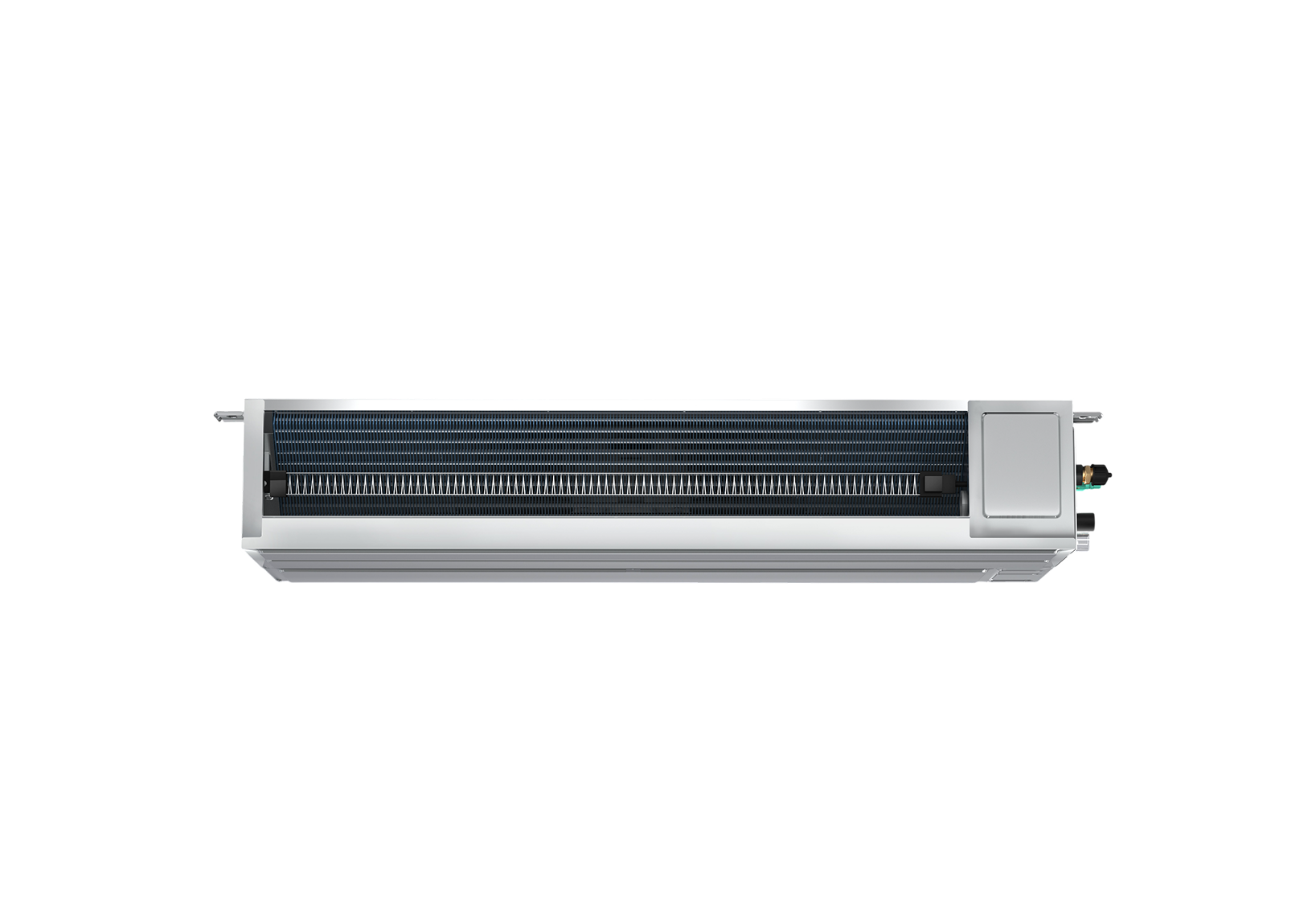

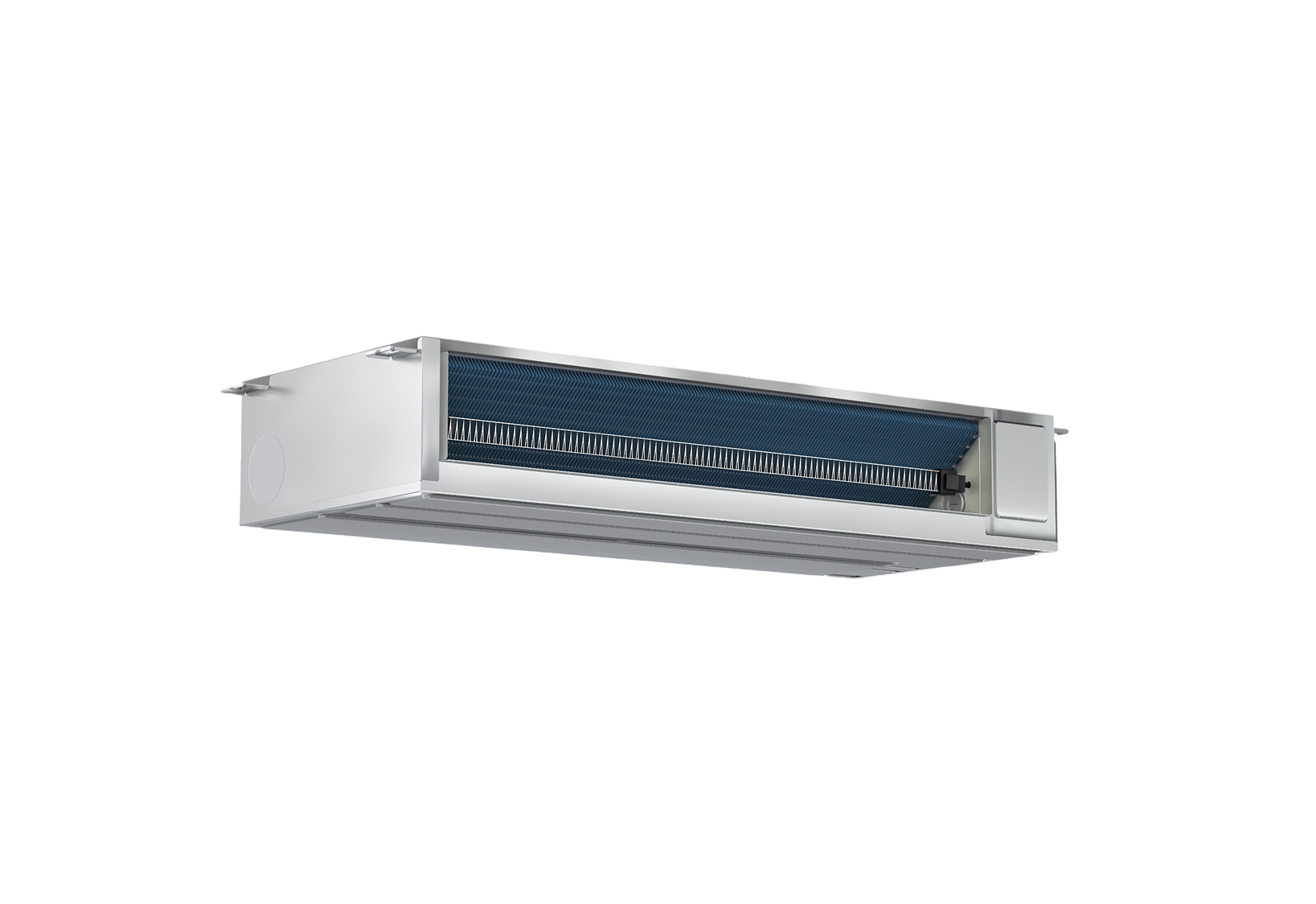

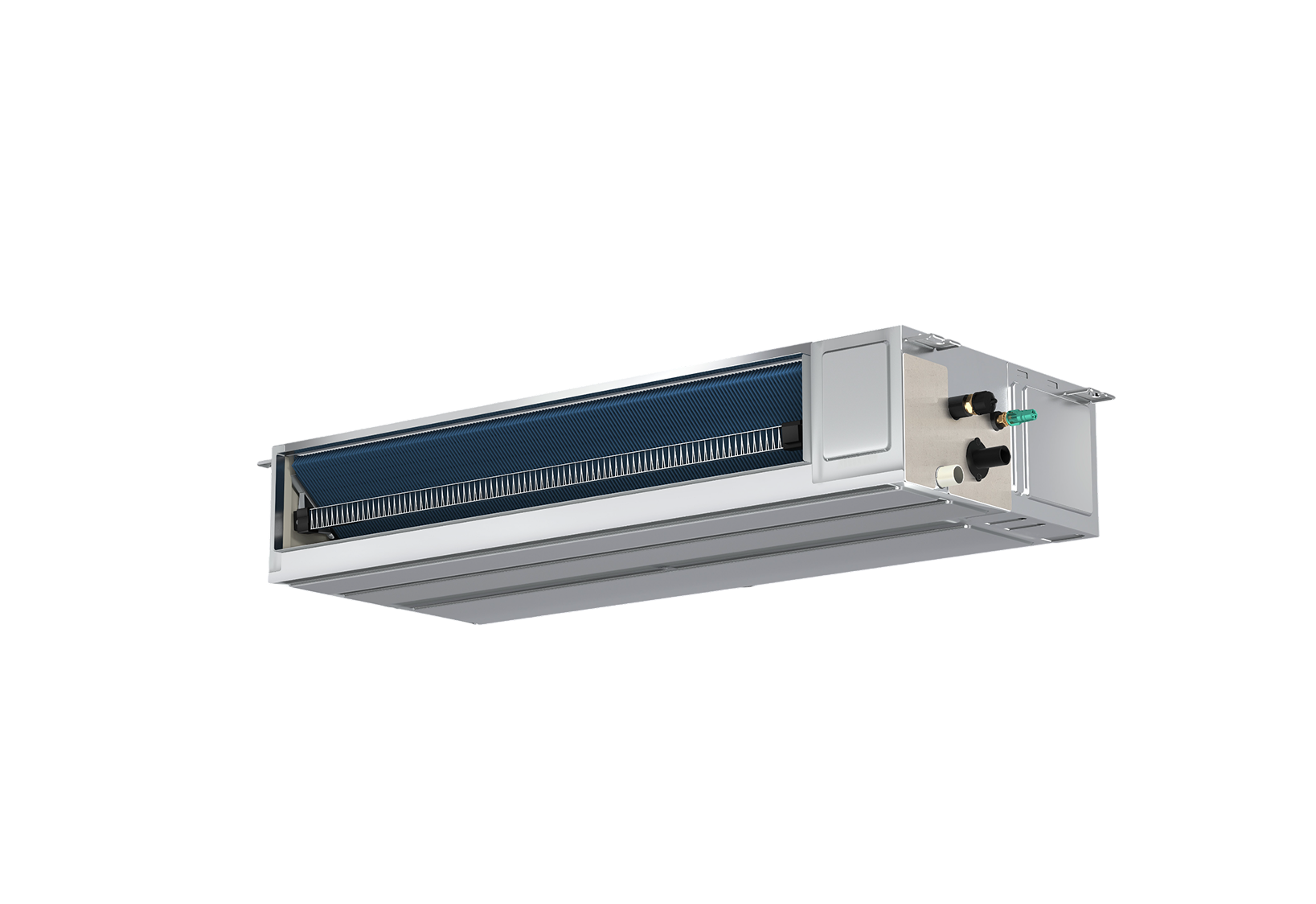

Канальные блоки
Средненапорные блоки
Все модели серии
| Модели | TP-VD18MV6-V1A | TP-VD22MV6-V1A | TP-VD25MV6-V1A | TP-VD28MV6-V1A | TP-VD32MV6-V1A | TP-VD36MV6-V1A | TP-VD40MV6-V1A | TP-VD45MV6-V1A | TP-VD50MV6-V1A | TP-VD56MV6-V1A | TP-VD63MV6-V1A | TP-VD71MV6-V1A | TP-VD80MV6-V1A | TP-VD90MV6-V1A | TP-VD100MV6-V1A | TP-VD112MV6-V1A | TP-VD125MV6-V1A | TP-VD140MV6-V1A | TP-VDM45MV6-V1A | TP-VDM50MV6-V1A | TP-VDM56MV6-V1A | TP-VDM71MV6-V1A | TP-VDM63MV6-V1A | TP-VDM80MV6-V1A | TP-VDM90MV6-V1A | TP-VDM100MV6-V1A | TP-VDM112MV6-V1A | TP-VDM125MV6-V1A | TP-VDM140MV6-V1A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип системы | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный | Канальный средненапорный |
| Холодопроизводительность, кВт | 1.8 | 2.2 | 2.5 | 2.8 | 3.2 | 3.6 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | 8 | 9 | 10 | 11.2 | 12.5 | 14 | 4.5 | 5 | 5.6 | 7.1 | 6.3 | 8 | 9 | 10 | 11.2 | 12.5 | 14 |
| Теплопроизводительность, кВт | 2.2 | 2.5 | 2.8 | 3.2 | 3.6 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | 8 | 9 | 10 | 11.2 | 12.5 | 14 | 16 | 5 | 5.6 | 6.3 | 8 | 7.1 | 9 | 10 | 11.2 | 12.5 | 14 | 16 |
| Модель внутреннего блока | TP-VD18MV6-V1A | TP-VD22MV6-V1A | TP-VD25MV6-V1A | TP-VD28MV6-V1A | TP-VD32MV6-V1A | TP-VD36MV6-V1A | TP-VD40MV6-V1A | TP-VD45MV6-V1A | TP-VD50MV6-V1A | TP-VD56MV6-V1A | TP-VD63MV6-V1A | TP-VD71MV6-V1A | TP-VD80MV6-V1A | TP-VD90MV6-V1A | TP-VD100MV6-V1A | TP-VD112MV6-V1A | TP-VD125MV6-V1A | TP-VD140MV6-V1A | TP-VDM45MV6-V1A | TP-VDM50MV6-V1A | TP-VDM56MV6-V1A | TP-VDM71MV6-V1A | TP-VDM63MV6-V1A | TP-VDM80MV6-V1A | TP-VDM90MV6-V1A | TP-VDM100MV6-V1A | TP-VDM112MV6-V1A | TP-VDM125MV6-V1A | TP-VDM140MV6-V1A |
| Холодопроизводительность номинальная, кВт | 1,8 | 2,2 | 2,5 | 2,8 | 3,2 | 3,6 | 4 | 4,5 | 5 | 5,6 | 6,3 | 7,1 | 8 | 9 | 10 | 11,2 | 12,5 | 14 | 4,5 | 5 | 5,6 | 7,1 | 6,3 | 8 | 9 | 10 | 11,2 | 12,5 | 14 |
| Теплопроизводительность номинальная, кВт | 2,2 | 2,5 | 2,8 | 3,2 | 3,6 | 4 | 4,5 | 5 | 5,6 | 6,3 | 7,1 | 8 | 9 | 10 | 11,2 | 12,5 | 14 | 16 | 5 | 5,6 | 6,3 | 8 | 7,1 | 9 | 10 | 11,2 | 12,5 | 14 | 16 |
| Потребляемая мощность (охлаждение), кВт | 0.02 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 | 0.05 | 0.05 | 0.05 | 0.05 | 0.054 | 0.054 | 0.054 | 0.18 | 0.18 | 0.18 | 0.25 | 0.25 | 0.072 | 0.072 | 0.072 | 0.125 | 0.125 | 0.125 | 0.18 | 0.18 | 0.18 | 0.23 | 0.23 |
| Макс. потребляемый ток, А | 0.09 | 0.09 | 0.09 | 0.09 | 0.14 | 0.14 | 0.23 | 0.23 | 0.23 | 0.23 | 0.25 | 0.25 | 0.25 | 0.9 | 0.9 | 0.9 | 1.2 | 1.2 | 0.33 | 0.33 | 0.33 | 0.57 | 0.57 | 0.57 | 0.82 | 0.82 | 0.82 | 1.05 | 1.05 |
| Минимальный уровень шума, дБ(А) | 20 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 24 | 24 | 27 | 27 | 27 | 33 | 33 | 33 | 37 | 37 | 27 | 27 | 27 | 30 | 30 | 30 | 34 | 34 | 34 | 34 | 34 |
| Максимальный уровень шума, дБ(А) | 30 | 30 | 30 | 30 | 30 | 30 | 34 | 34 | 34 | 34 | 37 | 37 | 37 | 43 | 43 | 43 | 44 | 44 | 36 | 36 | 36 | 40 | 40 | 40 | 43 | 43 | 43 | 44 | 44 |
| Гарантийный срок, мес | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Электропитание, В/Гц/ф | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 | 220~240/50/1 |
| Статическое давление ESP (диапазон) | 0~50 | 0~50 | 0~50 | 0~50 | 0~50 | 0~50 | 0~50 | 0~50 | 0~50 | 0~50 | 0~80 | 0~80 | 0~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 0~160 | 0~160 | 0~160 | 0~160 | 0~160 | 0~160 | 0~200 | 0~200 | 0~200 | 0~200 | 0~200 |
| Диаметр газовой трубы, мм (дюйм) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 12.7(1/2) | 12.7(1/2) | 12.7(1/2) | 12.7(1/2) | 12.7(1/2) | 12.7(1/2) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 12.7(1/2) | 12.7(1/2) | 12.7(1/2) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) | 15.88(5/8) |
| Диаметр жидкостной трубы, мм (дюйм) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 6.35(1/4) | 6.35(1/4) | 6.35(1/4) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) | 9.52(3/8) |
| Расход воздуха, м³/ч | 500/380/200 | 500/380/200 | 500/380/200 | 500/380/200 | 550/380/200 | 550/380/200 | 850/580/310 | 850/580/310 | 850/580/310 | 850/580/310 | 1100/760/480 | 1100/760/480 | 1100/760/480 | 1800/1400/760 | 1800/1400/760 | 1800/1400/760 | 2000/1500/1000 | 2000/1500/1000 | 1000/650/480 | 1000/650/480 | 1000/650/480 | 1350/950/700 | 1350/950/700 | 1350/950/700 | 1900/1400/1000 | 1900/1400/1000 | 1900/1400/1000 | 2100/1400/1050 | 2100/1400/1050 |
| Высота подъема встроенной дренажной помпы, мм | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| Габариты внутреннего блока (Ш×В×Г), мм | 700×200×450 | 700×200×450 | 700×200×450 | 700×200×450 | 700×200×450 | 700×200×450 | 920×200×450 | 920×200×450 | 920×200×450 | 920×200×450 | 1100×200×450 | 1100×200×450 | 1100×200×450 | 1400×250×700 | 1400×250×700 | 1400×250×700 | 1400×250×700 | 1400×250×700 | 920×245×700 | 920×245×700 | 920×245×700 | 920×245×700 | 920×245×700 | 920×245×700 | 1200×245×700 | 1200×245×700 | 1200×245×700 | 1200×245×700 | 1200×245×700 |
| Габариты упаковки внутреннего блока (Ш×В×Г), мм | 900×250×555 | 900×250×555 | 900×250×555 | 900×250×555 | 900×250×555 | 900×250×555 | 1200×250×555 | 1200×250×555 | 1200×250×555 | 1200×250×555 | 1290×245×565 | 1290×245×565 | 1290×245×565 | 1632×298×827 | 1632×298×827 | 1632×298×827 | 1632×298×827 | 1632×298×827 | 1140×290×830 | 1140×290×830 | 1140×290×830 | 1140×290×830 | 1140×290×830 | 1140×290×830 | 1420×290×830 | 1420×290×830 | 1420×290×830 | 1420×290×830 | 1420×290×830 |
| Вес внутреннего блока (нетто/брутто), кг | 15,5/18 | 15,5/18 | 15,5/18 | 15,5/18 | 15,5/18 | 15,5/18 | 18/21 | 18/21 | 18/21 | 18/21 | 22,5/26 | 22,5/26 | 22,5/26 | 36/42 | 36/42 | 36/42 | 38/44 | 38/44 | 28/33 | 28/33 | 28/33 | 29/34 | 29/34 | 29/34 | 37/42 | 37/42 | 37/42 | 38/43 | 38/43 |
